Voici une modification d'un aire wick (ajouter une LED )

vidéo n°01




Vidéo n°02







LE 05/05/2012 N°070
Voici le resulta pour faire marché une lampe de 230v~ avec une pile de 1,5 v DC pour faire ça il nous faut

-une lampe
-une appareille de photo jetable (4,50€ chez E.LECLER ST-ETIENNE DU ROUVRE )
-une fil electrique 0,50m~
-une pile rechargable 1,2volts (1800mha pour 12 heures)







LE 23/03/2012 N°069

Recuperation - Flash d'appareil photo jetables

Les flash des appareils jettable sont assez facile a recuperer mais pour pouvoir s'en servir il faut pouvoir les syncroniser avec un appareil photo. Voici le demontage d'un appareil photo pour récuperer le circuit du flash :

Attention : Pour fonctionner un flash utilise de la haute tension et le condensateur du flash peut rester charger très longtemps même une fois la pile retirée. Pour éviter les problèmes il convient de toujours bien décharger les condesateurs avant de manipuler les circuits. Pour cela j'utilise un gros tournevis pour mettre en court-circuit le condensateur. S'il est complemetement chargé (environ 250V) l'éteincelle est assez impressionnante...



LE 18/03/2012 N°068
COMMENT FABRIQUER UN ALLUMAGE ELECTRIQUE DE PARATOR EFFICACE



LE 18/03/2012 N°067
Je commence de faire un projet pour allumer une ampoule de 220v~ sous

alimentation de 1,5 volts~


VOICI LES COMPOSENT CE QUE JE DOIT UTILISER ;
)





LE 17/03/2012 N°066
Je vous présent le testeur de LED, voici un exemple






LE 17/03/2012 N°065

Comment une LFC est fabriqué ;







LE 07/03/2012 N°064
en alimentant le montage avec 1,2V
On obtiens en sortie 1,9V à 12mA Wink

EDIT:

LE mettre a grande Échelle? que veut-tu dire par la?

EDIT:
Un autre Joule Thief mais cette fois ci plus petit et avec une LED Blanche Smile




LE 07/03/2012 N°063
Voila un autre montage de type Joule Thief mais un peut personnalisé par rapport a ce que j'avais surplace Wink

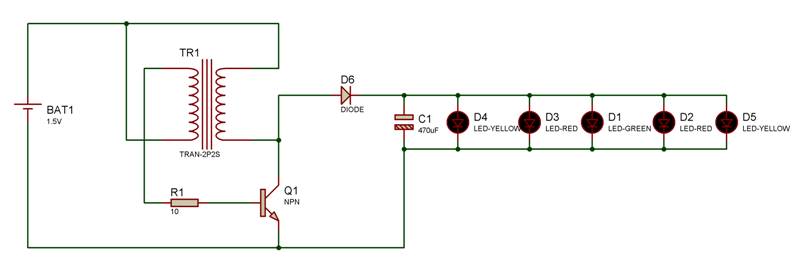

Schéma:


TR1 est un petit transformateur de filtrage trouver dan une alim de PC juste après l'arrivée du secteur Wink
Q1 est un transistor NPN quelconque...
On peut trouver tout ces composant à très bas prix à eComposants (cliquez ici)

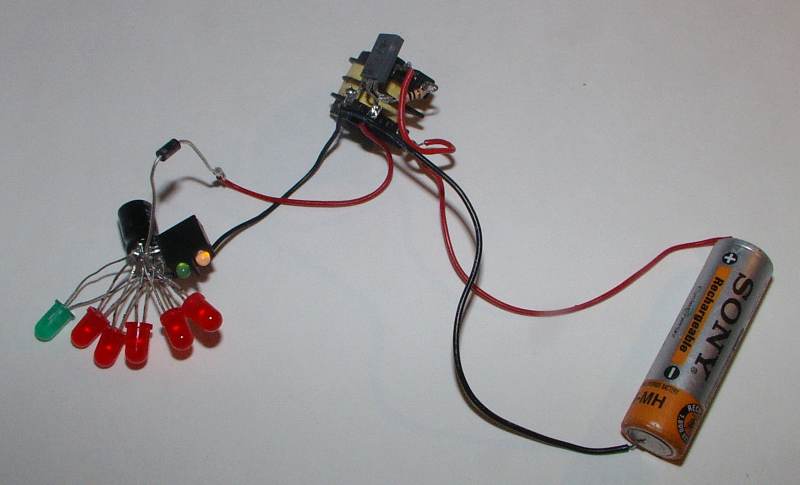

Le montage:

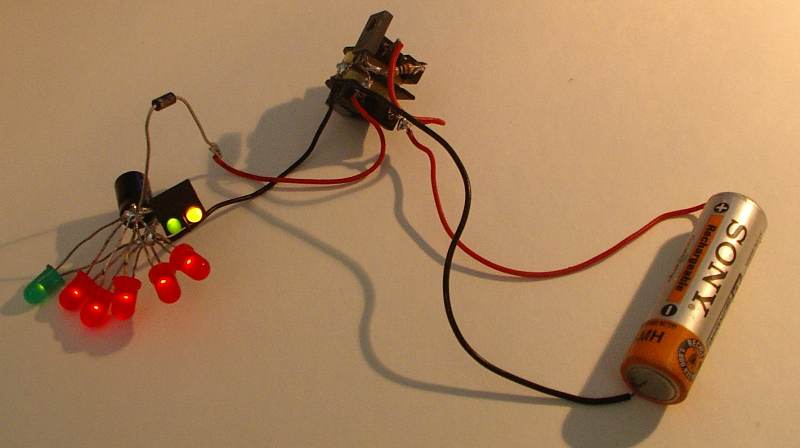

Le tout en marche:

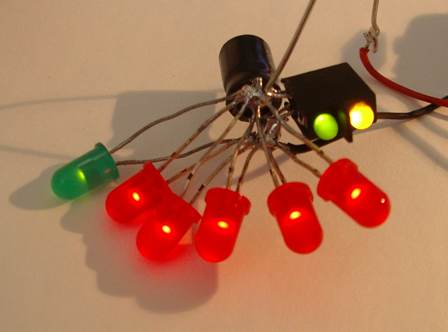

Le Zoom des DEL:



LE 07/03/2012 N°062

PLUS VOUS ACHET2E POLUS VOUS 2CONOMISER

Ampoule 60 leds SMD 3W MR16 12V - Extra grand angle - 280 Lm  24.90€



Ampoule 60 leds SMD 3W MR16 12V - Extra grand angle - 280 Lm

SUR:  http://www.econologie.com/shop/ampoule-60-leds-smd-3w-mr16-12v-extra-grand-angle-280-lm-p-358.html



LE 07/03/2012 N°061



Enseigne lumineuse a Led pour vitrine

Composition a la demande ( texte, dessin, couleur, animation )


Caractéristiques:

Dimension jusqu'au format A3 ( autres dimensions sur demande )
Coffret PMMA Extrudé Noir opaque brillant
Bonne visibilité à plus de 30m
Angle de vision des Leds de 30°
Couleurs verte, bleu , jaune, rouge et blanche
Alimentation sur secteur


Prix de vente : Sur devis









LE 07/03/2012 N°060

Bon plan éclairage led pas trop cher

T'as un module électronique derrière?
J'ai essayé aussi les ampoules du genre magasin de bricolage mais c'est de la daube, ça sert juste de lumière d'ambiance.

la Mini-Carte à Led 60 led V-LumTech à un regulateur de tension qui envoie bien.



LE 07/03/2012 N°059
http://www.econologie.com/shop/mesure-ou-diagnostic-energie-c-36.html

LE 07/03/2012 N°058
Le circuit imprimé avec tout les composants testé un par un au multimètre. Ils sont en bon état de fonctionnement, car leurs valeurs correspond à ce qui est noté dessus. Le petit circuit intégré à 4 pâtes délivre 315 VDC ce qui signifie qu'il tourne à vide. Donc la chaîne des LEDs en série est interrompue par une ou plusieurs LEDs grillées.





Ici je test les leds une par une en positionnant mon multimètre électronique en mode Ohmmètre. La tension délivré par le multimètre permet d'allumer les leds en bon état. Sur la photo j'ai repéré la LED HS avec un petit point noir. C'est la LED à gauche de celle qui s'allume.



Comme il n'y avait qu'une LED grillée j'ai deidé de la shuntée tout simplement. Sur la photo le shunt c'est le gros pâté d'étain.



L'ampoule sous tension fonctionne normalement ici la photo est prise en mode auto sur mon numérique.



La même photo en mode 100 ISO permet de mieux visualiser la 48ème leds qui ne fonctionne pas et dont le shunt permet de rétablir la continuité du circuit




LE 07/03/2012 N°057
deco cube led geek


LE 07/03/2012 N°056

C’est pas sûr que cela convienne à tous les intérieurs mais ça vaut le coup de s’y attarder. Des fans d’électronique (forcement geek) ont crée un cube constitué uniquement de LEDs. le résultat est vraiment intéressant car l’effet 3D est bien là !

Pour les plus intéressés, vous avez meme les plans gratuitement  512 leds de bonheur



LE 07/03/2012 N°055
Montages : Réaliser un beau cube de 512 Leds


Ce montage vous permet d'afficher des animations lumineuses a l'aide de 512 LED.
Les LED sont montés en cube est contrôlé par un kit Arduino.

Le principe des matrices de LED est assez simple, il suffit de réaliser des étages de 8×8 LED avec les anodes reliées entre elles horizontalement.



En assemblant 8 étages comme celui-ci, il faut relier les cathodes verticalement.

Cela fait au total 8 fils de commandes pour les étages horizontaux et 64 fils de commandes pour commandes verticales.



Pour arriver à piloter autant de signaux avec un kit Arduino, une carte de contrôle à base 5 circuits STP16CP a été réalisée.

Le STP16CP est un circuit capable de piloter 16 LED et disposant d’une entrée série et surtout ayant la possibilité d’être chaîné en série.

Après quelques lignes de programmation, il devient aisé de dialoguer avec ce cube avec le kit Arduino.




LE 07/03/2012 N°054
 Manuel de soudure - souder
Salut à tous !

Pour ceux qui souhaitent débuter en électronique, il existe un petit PDF (3,4Mo) libre de droits qui explique sur huit pages la soudure.
Souder, c'est facile, de Mitch Altman, Andie Nordgren et traduit par Snootlab.
Il détaille sous la forme d'une BD toutes les manips à savoir pour souder comme un pro et en toute sécurité.
Petit extrait :



LE 06/03/2012 N°053
gravure des circuits imprimés
Etape 1 : Une vieille plaque époxy avec une face cuivrée (toute simple, non photosensible), dont on débite le circuit.

LA SUITE SUR http://incroiyable-experience.fr.gd/-gravure-des-circuits-imprim-e2-s.htm


LE 06/03/2012 N°052
 Contrefaçon de composants électroniques
Il commence à y avoir du mouvement sur les forums américains :
C'était déjà la cas il y a quelques années, mais plusieurs internautes se sont rendus compte que le phénomène de contrefaçons vis à vis de condensateurs chinois était en forte augmentation.

Le plus dangereux dans l'histoire étant que les valeurs TMax ne sont pas souvent respectées...pour ceux qui ne savent pas ce que fait un électrochimique qui éclate :




Je cherche des sources officielles afin de confirmer cette info.

diy-fever.com


LE 05/03/2012 N°051

 Fabriquer un compteur geiger à partir d'une lampe néon
En attendant (encore !) mon montage détecteur de radioactivité, je suis tombé sur un schéma très simple permettant de réaliser un simili-compteur geiger à partir d'une "neon Glow Lamp" (lampe de tournevis d'électricien par exemple, cependant certaines possèdent des électrodes enrichies au thorium, et sont donc déjà radioactives clind'oeil ) :


(Attention, fonctionne uniquement sur le 110V 60Hz US ce qui en un sens permet d'utiliser un transformateur d'isolation 230/110...mais le montage peut s'adapter en 230V avec les risques d'électrocution que cela entraine (pas d'isolation galvanique) !)


LE 05/03/2012 N°050
S'il y a des têtes brûlées sur le forum, n'hésitez pas à poster vos tests de tension !

SUR  http://incroiyable-experience.fr.gd/FABRIQUE-UN-CONDENSATEUR.htm

LE 04/03/2012 N°049
1- La récupération de la soudure.
Personnellement, j'utilise un pompe à dessouder de ce type :


Bon marché, le travail est rapide, la soudure est recueillie dans l'embout en téflon, et la patte du composant est désolidarisée de la plaque. Il faut compter une dizaine de secondes pour récupérer un transistor, et un peu moins pour un condensateur.
Cet outil évite par ailleurs les interminables essais pour dessouder les connexions (car toute la soudure est enlevée), cela permet d'éviter les surchauffes et la destruction des composants récupérés. Lors du réamorçage du piston, la soudure précédemment récupérée ressort par l'embout.



LE 04/03/2012 N°048
Le truc pour les repérer, c'est qu'un condensateur en bon état a le dessus plat, alors qu'un condensateur HS a le dessus plus ou moins bombé, avec parfois une goutte brune translucide qui sort.

-Nous avions la photo des défectueux sur les cartes informatiques :


-Mais effectivement, pour toutes les alims que j'ai réparées, et celles des membres avec qui nous tentons de bidouiller par MP, les condos défectueux ont tendance à juste ressembler à cela

Et parfois on ne remarque même rien du tout.....



LE 02/03/2012 N°047

FABRICATION DE TRANSISTOR

Au niveau des lampes de type triode, nous avions parlé du fabuleux travail de F2FO, moyennant quelques outils de "base" dans l'ordre d'idée des RepLab :



Au niveau transistor, un internaute a réussi à fabriquer avec excessivement peu de moyens (binoculaires + récup) un transistor à pointes.
Je ne pense pas que nous arriverons un jour à manquer de transistor au point de devoir en fabriquer car les décharges en cumulent des tonnes et des tonnes. Leur durée de vie étant théoriquement illimitée, utilisés convenablement cela pourrait traverser des générations.

Cependant, cette prouesse a le mérite d'être connue dans un TEOTWAWKI
Fabrication d'un transistor



LE 02/03/2012 N°046

NOS 5 MEILLEURES CONSEILS POUR L’ACHAT D’UNE CIGARETTE ELECTRONIQUE (2/2)


achat d'une cigarette electronique

Retrouvez nos premiers conseils en lisant le début de cet article.






4ème conseil pour l’achat d’une cigarette electronique : la taille et le poids de la cigarette




LE 01/03/2012 N°045

Comment faire recycler ses déchets électroniques ?

Recyclage du matériel électronique

-écrivez votre commentaire sur en bas de la pages avec la question , merci beaucoups




LE 01/03/2012 N°044

Acheter des matériaux moins chère sur  http://www.technologieservices.fr/fr/a-a1002492-edc1000003/article/KT334-Sphere-lumineuse-multicolore.html


Sphère lumineuse multicolore


A partir de

8,95 € HT

10,70 € TTC

Ref:KT334

1 à 9 10 et +
9,45 € HT11,30 € TTC 8,95 € HT10,70 € TTC
Quantité

Ajouter au panier





LE 07/01/2012 N°043

l'ampli portable




Se fabriquer un ampli portable à piles, c'est facile ! Surtout en bricolant avec un maximum de récup.

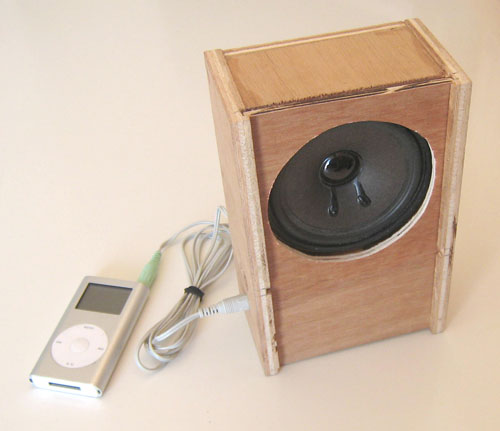

L'ampli en question
