La bête amplifie un baladeur ou une gratte (avec l'adaptateur jack) de 32dB.

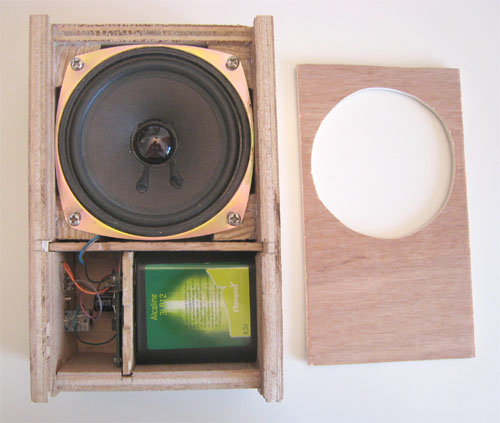

À l'intérieur de la boîte :

À l'intérieur de la boîte...

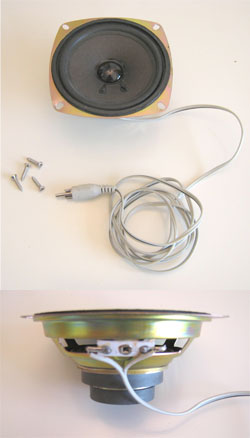

Le haut-parleurLe haut-parleur
Toute la qualité du son repose dessus, autant bien le choisir ! En gros, plus il est imposant, meilleur il est. Il faut une impédance de 4 à 8Ω.
Celui-ci provient de vieilles enceintes de PC : il est assez emcombrant (diamètre 10cm profondeur 5cm) mais donne un assez bon son.

Le circuit

Le circuit
Il nous faut un système amplificateur de 1 à 3W. On a le choix entre deux options :

  • Acheter un montage à souder tout prêt dans un magasin d'électronique. Pas de surprise, tout s'emboîte à la perfection mais souvent la puce consomme beaucoup, exemple : ici c'est un circuit à puce TDA7267A qui consomme en moyenne 23 mA (cf datasheet) C'est ennuyeux pour un ampli à piles.
  • Se procurer la puce, les résistances et condensateurs et réaliser le montage soi-même à partir des informations trouvées sur la datasheet de la puce. Ça revient à peu près au même prix mais permet d'avoir un montage qui amplifie à la puissance voulue, sans consommer trop (exemple avec la TBA820M : 4 mA)

La boîteEt le plus important : la boîte pour tout contenir.
Quelques plaques de contreplaqué de différentes épaisseurs, de la colle à bois et de la patience !
Il est indispensable de faire un plan avant la découpe :Le plan
